柱式传感器是称重传感器中应用最早的产品。柱式称重传感器可以用于测量压力,特别适合用于重型应用中。设计的大容量性质,除非装载不当,否则一般不会弯曲和变形。柱式称重传感器通常可用于钢包秤、轧制力测量、测试机及各种大吨位配料称重控制中。#柱式称重传感器#

柱式称重传感器工作原理

在测量过程中重力作用于弹性体上从而产生形变,这一应变(正或负)被黏贴在弹性体上的应变片转化为电子信号。传感器除了包括必不可少的应变片和弹性体外,通常还包括保护应变片的外壳,密封元件等。中空柱状弹性体存在负荷加载问题并且具有相对高的滞后误差,因此实际上常采用图中的形状,中空柱被分成多个扇形以减小滞后,负荷通过固定的板导入

柱式称重传感器相关介绍(工作原理及应用场合)

柱式称重传感器应变片位置

我们可通过以下三个传感器来进一步了解柱式传感器的相关信息

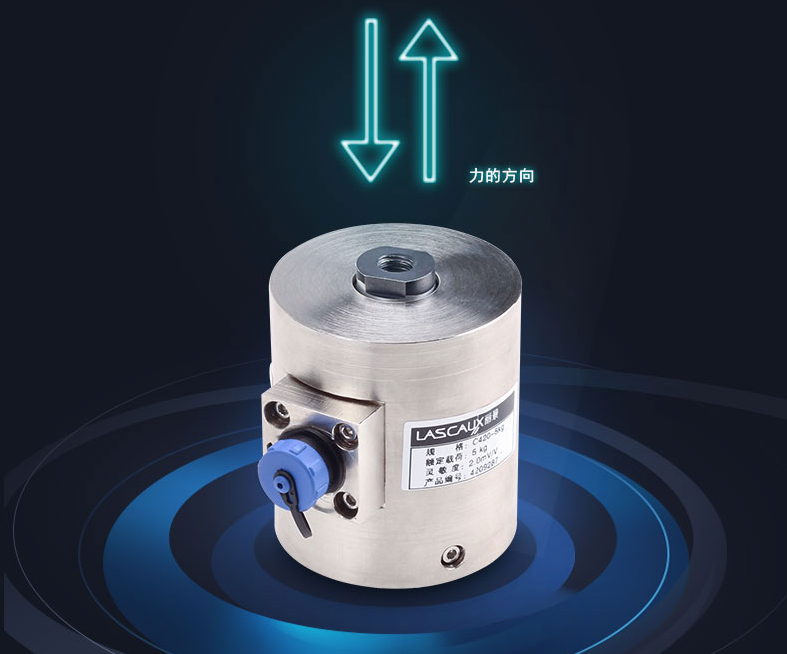

01C420称重传感器‍‍

柱式称重传感器相关介绍(工作原理及应用场合)

编辑搜图


C420称重传感器

容量:5kg...5000kg

拉压双向测力传感器,采用电阻应变片工作原理,综合精度高,长期稳定性好。防护等级IP65。适用于力的控制及测量。结构紧凑,安装方便。

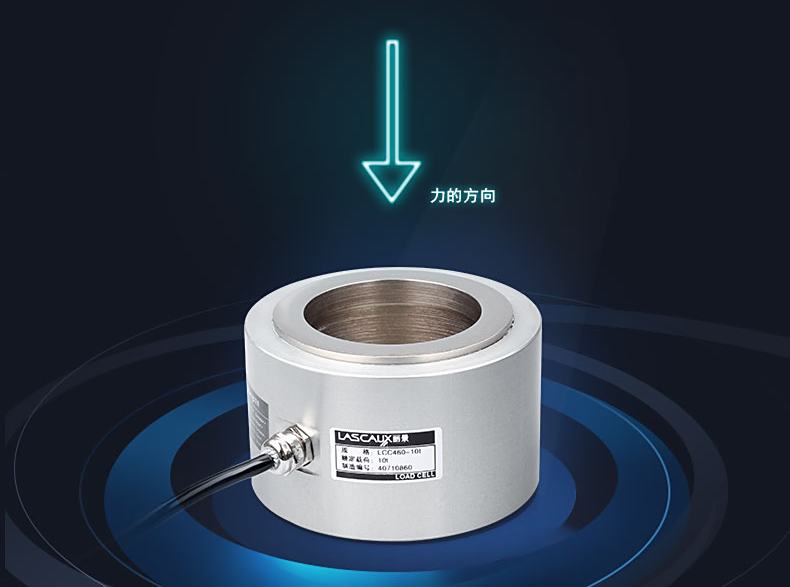

02LCC460称重传感器

柱式称重传感器相关介绍(工作原理及应用场合)

编辑搜图


LCC460称重传感器

量程:5t...300t

低截面垫圈式测力传感器,优质合金钢材质,表面镀镍。综合精度高,长期稳定性好。材质可选,适用于力的控制及测量。

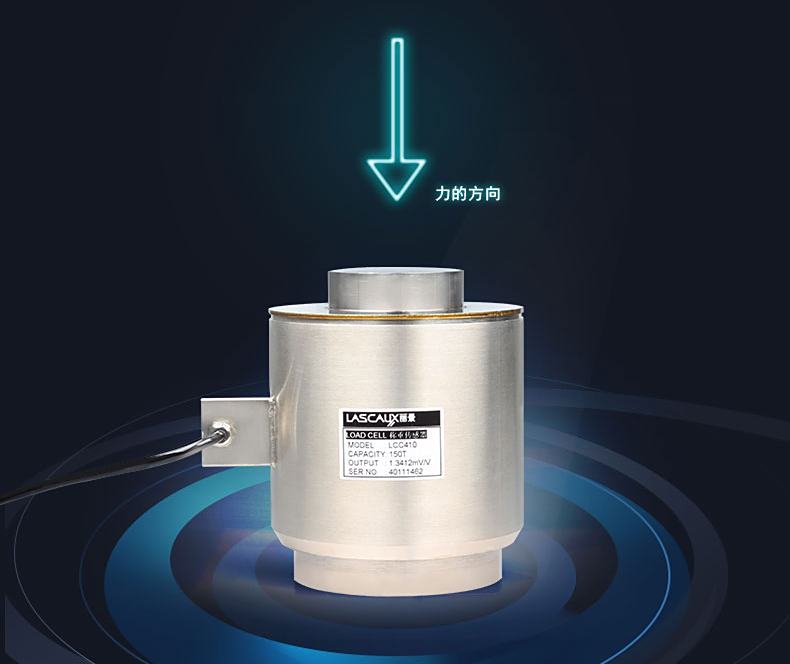

03LCC410称重传感器

柱式称重传感器相关介绍(工作原理及应用场合)

编辑搜图


LCC410称重传感器

量程:10t...600t

大量程,结构紧凑,易于安装。优质合金钢,表面镀镍,进一步提高了传感器的可靠性与稳定性。适用于料斗秤、钢包秤、轧制力测量、测试机及各种大吨位配料称重控制中。

来自丽景的称重传感器

我们的称重传感器类别包括:

·        S型称重传感器

·         单点式称重传感器

·         悬臂梁称重传感器

·         轮辐式称重传感器

·         双剪切梁式称重传感器

·         圆板式称重传感器

·         柱式称重传感器

·         称重模块

·         张力传感器
