称重传感器在检重分选上的应用
2021-09-22

检重分选系统功能概述:

检重分选系统是依托于高精度的称重传感器所提供的动态分辨能力而制造的在线重量分选装置——自动检重秤,可按照法规要求对不满足合格重量范围的产品进行提出,也可按照重量等级要求对产品进行分级。通过集成的称重技术,实现快速而精准的分选。



检重分选系统适用范围:

称重分选系统主要用于自动化包装流水线中对产品进行动态称重分类,如料盒重量分选控制,食品重量分选控制,海鲜产品重量分选控制,果蔬重量分选控制等场合中。



检重分选系统分选型式:

  • 不合格的产品进行剔除

  • 将超重和欠重分别剔除或输送到不同的地方

  • 按照不同重量范围,分至不同的重量类别。

  • 产品缺失检查。



检重分选系统工作原理:

检重分选系统是利用动态称重技术来检测产品的重量,应用不同的称重传感器就可以得到不同检测精度的称重分选机,称重系统是称重分选机的核心部分,决定着称重分选机的检测精度和运行稳定性。称重传感器的量程范围决定了称重分选机的称重大小。



检重分选系统硬件构成:

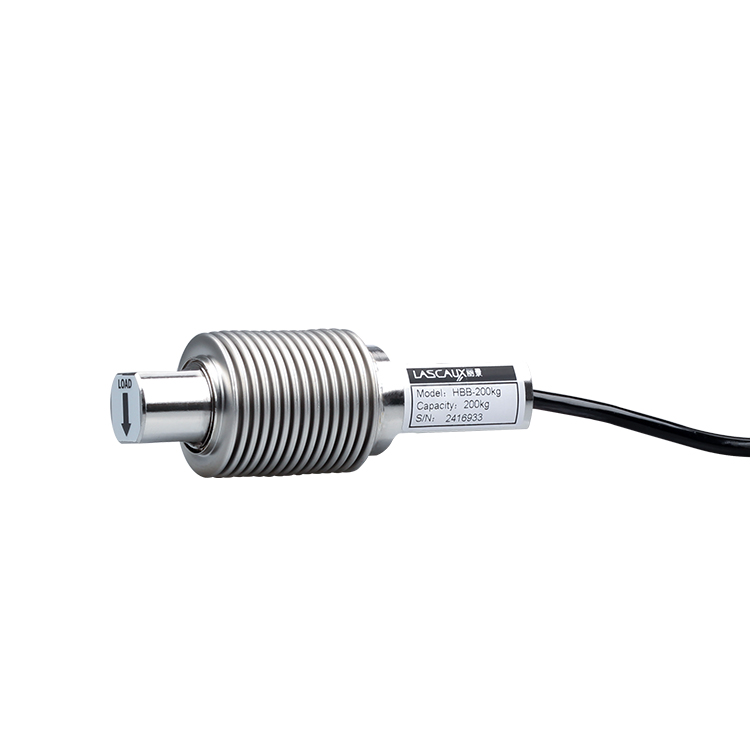

称重传感器:HBB悬臂梁式称重传感器

HBB悬臂梁称重传感器

额定载荷

10, 20, 50, 100, 200, 300, 500 KG

额定输出

2.0±0.005 mV/V

零点平衡

±1 %R.O.

综合误差

±0.02 %R.O.

蠕变(30 分钟)

±0.01 %R.O.

推荐激励电压

5-12 /15(max) VDC

输入阻抗

380±10 Ω

输出阻抗

350±5 Ω

绝缘阻抗

≥5000 (50VDC)MΩ

安全过载

150 %R.C.

极限过载

300 %R.C.

弹性元件材料

Stainless Steel 不锈钢

防护等级

IP68

电缆线长度

3 m

拧紧力矩

10kg-200kg: 25N•m 300kg-500kg: 60N•m

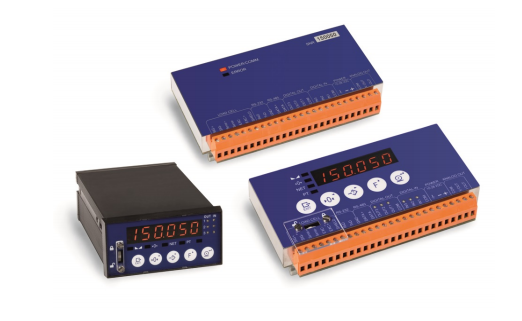

称重仪表:SWT重量变送器及称重显示器称重传感器在检重分选上的应用

SWT重量变送器

满量程输入信号

±3,9 mV/V

输入阻抗

200 MΩ(标准)

内部分辨率

24 位 AD 模块, 16,700,000 码(± 8,350,000)

测量速度

2400 次/秒

线性误差

0.01%

零点稳定性

150 nV/ºC(最大量程)

量程稳定性

3.5 ppm/ºC(最大量程)

供桥电压

5.0 ± 0.5 VDC

供电电源

10V - 28V DC

功耗

89450/89451: 约 4W, 89452/89453: 约 6W

传感器最小电阻

89450/89451: 58Ω(6 只 350 传感器或 12 只 700 传感器)

89452/89453: 43Ω(6 只 350 传感器或 12 只 700 传感器)

传感器最大电阻

1.000 kΩ

传感器最大电阻

最长 400 m/mm2(6 线)

最大 30 m/mm2(4 线)

3 路输入控制

光电隔离,配 LED 指示灯

VILOW ≤ 0.8V; VIHIGH ≥ 4V; VIMAX = 30V

3 路输出控制

继电器输出:常开(NO),配 LED 指示灯

最大供电: 30V/AC 或 30V/DC; 最大电流: 100mA

模拟量输出

(仅 SWT 89450 版配模拟量输出)

隔离输出, 16 位 D/A 模块

电压输出: 0 –10.5V; load > 10kΩW

电流输出: 0 – 21mA; 环路电阻<500Ω W
