称重传感器的特性
2021-10-12

称重传感器的精度是根据应用预先设计确定的。通常的综合误差是传感器全量程的2%到0.015%之间,在特殊情况下也能制造更精密的称重传感器。现在已经能制造出误差小于20ppm的标准称重传感器。要求的精度越高,称重传感器的制造和误差补偿的成本也越高。

弹性体在负荷作用下发生弹性形变,这一形变对应变式称重传感器而言很小,通常在全量程下的形变量为0.05毫米到0.5毫米之间。在与称重传感器一起提供的使用说明书中,包含了有关的技术参数或其他重要的信息。它们必须在设备设计制造前予以考虑。图3-19列出了给定的称重传感器的负荷级别。

称重传感器的特性

额定负荷标志了传感器的标准负荷能力,它限定了传感器测量范围的上限,所有其他的负荷级别则以额定负荷的百分数给出。直到安全极限负荷传感器不会损坏,一旦超过这一界限后才会出现永久的变形。安全蓟县负荷的大小依弹性体的类型而定,很多情况达到额定负荷的150%,有时甚至2000%。通常的损伤情况是弹性体的塑性形变,对传感器的短时超重就足以损坏传感器。

弹性体的塑性形变会产生一永久性的零点——这一传感器的重要的特性值的变化。因此检查传感器是都被正确操作的值得推荐的方法是:测量和记录每一个新传感器的零点信号。对于拉压两用的传感器而言,由于负荷方向的不同可出现二个差别甚小的零点信号。

称重传感器的特性

允许的恒定振幅也可以以额定负荷的百分数给出,图3-20显示了其最大的恒定振幅是额定负荷80%的拉压两用传感器。其中振幅可以位于正和负的额定负荷之间的任意位置。整个正和负之间的幅值相应于200%,对有些传感器而言,最大的恒定振幅完全可以大于100%给出。

传感器的固有频率一般高于1000赫,然而当外加重量时它将变小,为避免如共振引起的干扰,需考虑整个系统(传感器和外加重量)的固有频率。

称重传感器的特性

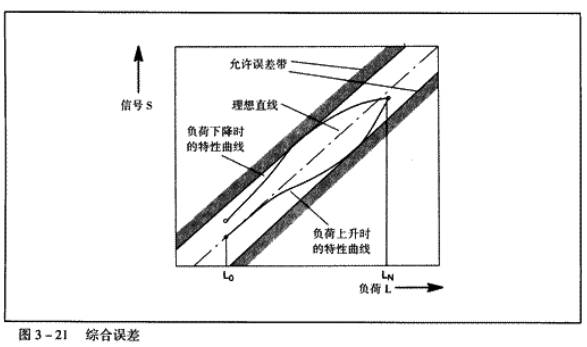

图3-21综合误差包含传感器的非线性和滞后,传感器特性曲线的每一个点都包括在给出的允许误差带以内。
