一种无需改变设备结构的数字式远程料位检测系统
2021-11-12

数字式远程料位监测系统是专为大容量储罐、料斗、料仓的料位测量与监控而开发的一套称重测量系统。该系统以应变式电子测量技术及物联网技术为支撑,具有适用范围广、安装简单、可靠性高的特点。


该系统的测量数据可在本地显示,也可以基于用户需要设定可调整的料位报警点。还可以通过远端服务器进行数据的监测及读取。


组成方案:

  1. 料位指示器和控制器:用于料位或物料重量显示,并可基于预置的报警点进行高低料位状态报警。

  2. 应变式称重传感器:推荐的系统构成中包含有八只应变式称重传感器。

  3. 数字化传感器接线盒:提供四只或八只应变式称重传感器的信号接入及转换。结果输出至料位指示器和控制器。

  4. 标定工装:对每只安装于料仓或料罐的支撑结构上的应变式称重传感器进行标准力的加载及标定。

  5. 无线通讯模块:基于移动网络可对称重数据进行实时采集及上传。


安装方案:

应变式传感器必须安装在正确的位置以确保取得连续料位测量系统的最佳性能。

1.物理约束条件

A.支撑件必须用结构钢制成;

B.料仓中的物料的密度相对均匀;

C.料仓中仅有一个仓室;

D.避免振动装载;

E.避开高电气噪声源。

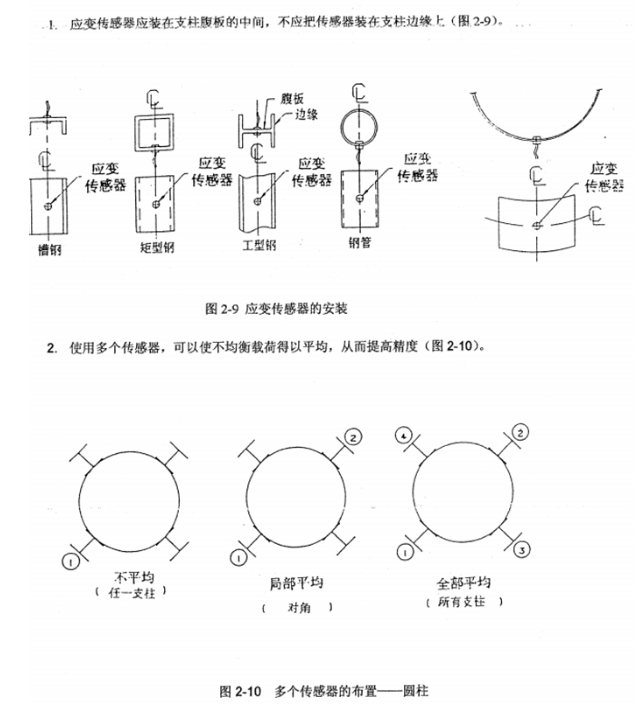

2.安装总则

A.避开基础;

B.避开罐体支承架;

C.避开连接结构件;

D.避开焊接支承件;

E.放在水平支架上面或中间;

F.对于带护边的料斗,避开料斗的焊接点和螺栓连接点。

3.使用多个传感器的优点

A.可取应变平均值;

B.消除不平稳装料误差;

C.消除风力加载误差;

E.提高系统整理精度。

一种无需改变设备结构的数字式远程料位检测系统

安装类型:

一种无需改变设备结构的数字式远程料位检测系统


安装布置:

①在竖直支撑上安装

一种无需改变设备结构的数字式远程料位检测系统

②在水平支撑上安装

一种无需改变设备结构的数字式远程料位检测系统


数字式远程料位检测系统所使用的称重传感器简介

型号:SLB应变式传感器

描述:用于监测承载结构的应变,可安装在如起重机、冲床和轧机等设备的支撑或受力结构上,通过测量其应变来反映所受力的变化;还可将其安装于容器如料仓、料罐等支撑结构上,也可用于较低精度的称重计量。

特点:

  • 无需改变原有承载结构

  • 防护等级达:P68

  • 不锈钢材质

  • 免受环境影响

  • 结构简单,螺栓安装

应用:

  • 料斗

  • 料仓

  • 料罐

  • 起重机

  • 冲床

  • 不能改变设备原有承载结构的设备

一种无需改变设备结构的数字式远程料位检测系统
